Tai cẩu xoay ren hệ mét lật nghiêng 180° YOKE 8-231

Tình trạng:

Viết đánh giá

Tai cẩu xoay 180 độ (DIGITAL Anchor Point) Dùng để di chuyển và đảo chiều các khuôn lớn. Để di chuyển và lắp đặt các sản phẩm bê tông lớn. Để di chuyển, mang vào và thiết lập các bộ phận và máy móc hạng nặng.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Bu-lông tai cẩu xoay 360° ren hệ mét YOKE 8-231, Bu-lông tai cẩu xoay 360° nghiêng 100° ren hệ mét YOKE 8-231, Vòng nầng xoay với bu lông ren hệ mét YOKE 8-231, Tai cẩu xoay ren hệ mét lật nghiêng 180° YOKE 8-231, Tai cẩu 180 độ với ren hệ mét YOKE 8-231

Bu-lông tai cẩu xoay 360° - nghiêng 180° ren hệ mét YOKE 8-231

Tai cẩu 180 độ có tên gọi tiếng Anh là DIGITAL Anchor Point là điểm để kết nối với hàng hóa và móc cẩu nâng để nâng hạ vật có khối lượng lớn một cách an toàn, tiện lợi. Phần vòng có thể di chuyển 180° đối với bề mặt lắp và xoay 360° đối với hướng trục. Công việc nâng và nâng theo chiều ngang không thể thực hiện được với bu lông loại JIS có thể thực hiện được. Dùng để di chuyển và đảo chiều các khuôn lớn. Để di chuyển và lắp đặt các sản phẩm bê tông lớn. Để di chuyển, mang vào và thiết lập các bộ phận và máy móc hạng nặng. Sản phẩm tuân thủ EN1677-1, ASME B30.26 Hệ số an toàn 4 lần

Tính năng, đặc điểm của Bu lông mắt xoay ren hệ mét YOKE 8-231
- Phần vòng có thể lật nghiêng180° và xoay 360° theo trục, đồng thời cho phép nâng từ bất kỳ hướng nào.
- Điểm nâng (Bu lông mắt xoay) YOKE 8-231 được chứng nhận chắc chắn và bền được sản xuất từ thép hợp kim có WLL cao.
- Vòng khuyên có nhiều không gian hơn để móc lên và có thể điều khiển hướng của vòng khuyên theo hướng tránh làm hỏng phôi. Bạn có thể sử dụng tay quay để lắp đặt trong các công việc nâng hạ cần điểm nâng tạm thời. Trong trường hợp muốn lắp điểm nâng cố định.
- Được sản xuất và thử nghiệm theo EN1677-1, mỗi sản phẩm trong phạm vi YOKE 8-231 đều được thử nghiệm bằng chứng tới 2,5 lần WLL và thử nghiệm mỏi tới 1,5 lần WLL, đảm bảo rằng bạn luôn nhận được một sản phẩm đáng tin cậy và an toàn.
- Chúng cũng đáp ứng hoặc vượt quá ASME 30.26 và được chứng nhận bởi DGUV GS-OA 15-04.
- Bu-lông tai cẩu xoay 360° - nghiêng 180° YOKE 8-231 tạo ra sự kết nối hoàn hảo giữa ứng dụng nâng và tải, mang lại độ tin cậy và hiệu quả thực sự – Đối tượng treo chỉ cần các lỗ vít, và có thể được lắp đặt và sử dụng với cờ lê đầu phẳng/ổ cắm hoặc cờ lê lục giác bên trong.
- Có sẵn nhiều loại kích thước ren và giới hạn Tải trọng làm việc, dòng YOKE lý tưởng cho: nâng các vật không có điểm đính kèm rõ ràng; xử lý khuôn dập; xử lý bơm và van; buộc các điểm đính kèm; dầm nâng và dầm rải.
- Tất cả các bộ phận rèn và bu lông nắp đều được đóng dấu số lô để dễ dàng kiểm tra và xác minh truy xuất nguồn gốc chất lượng.
- Bu lông có ren hệ mét, đặc điểm kỹ thuật cho bu lông thép hợp kim đầu lục giác.

Thông số kỷ thuật Tai cẩu 180 độ với ren hệ mét YOKE 8-231
- Mã sản phẩm : 8-231
- Nhà sản xuất: YOKE – Taiwan
- Xuất xứ : Đài Loan
- Tải trọng làm việc: 500Kg - 20 tấn
- Hệ số an toàn: 4:1
- Cỡ ren : M8 - M48
- Chiều dài ren : 11mm - 73mm
- Xoay 360 độ - nghiêng 180 độ
- Đạt nhiều chứng chỉ, chứng nhận chất lượng, Test thế giới
- Khối lượng (Kg) : 0.2 - 12

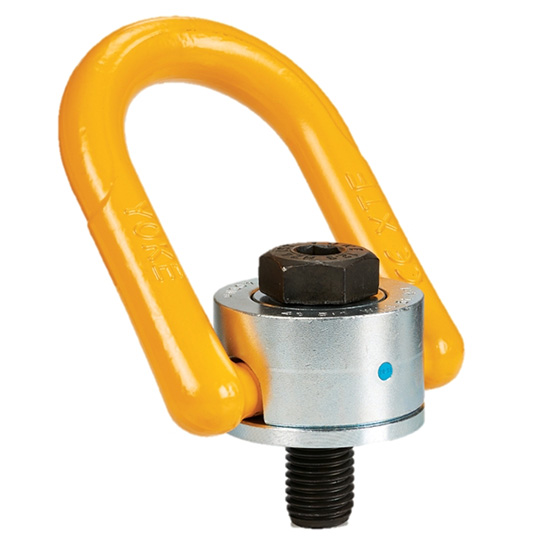

Bu lông tai cẩu xoay 360° ren hệ mét YOKE 8 231 1

THÔNG SỐ KÍCH THƯỚC

Part Code	WLL (t) 4 : 1	Thread M	A mm	B mm	C mm	D mm	E mm	F mm	G mm	H mm	R mm	S mm	SW mm	Torque in Nm	Mass Kg
8-231-005	0.5	M8 x 1.25	33	42	28	11	12	80	58	23	17	6	13	30	0.3
8-231-007	0.7	M10x 1.50	33	41	29	11	15	80	58	23	17	6	17	60	0.3
8-231-010	1.0	M12 x 1.75	33	40	31	11	20	80	58	23	17	8	19	100	0.3
8-231-015	1.5	M14 x 2.0	50	56	45	17	21	117	90	36	27	10	22	120	0.9
8-231-020	2.0	M16 x 2.0	50	54	46	17	24	117	90	36	27	10	24	150	0.9
8-231-025	2.5	M18 x 2.5	65	78	57	20	26	153	108	44	34	12	30	200	1.9
8-231-030	3.0	M20 x 2.5	50	52	49	17	30	117	90	36	27	12	30	250	1.0
8-231-050	5.0	M24 x 3.0	72	81	59	25	36	163	125	44	37	14	36	400	2.6
8-231-078	7.8	M30 x 3.5	87	94	81	30	48	204	148	62	46	17	46	500	5.0
8-231-125	12.5	M36 x 4.0	110	112	98	36	54	247	188	75	57	22	55	1000	9.6
8-231-156	15.6	M42 x 4.5	110	101	108	36	63	247	188	83	57	24	65	1500	10.9
8-231-200	20.0	M48 x 5.0	110	97	113	36	72	248	188	83	57	27	75	2000	11.6
8-231-220	22.0	M56 x 5.5	123	116	121	36	84	274	202	91	64	27	85	2100	15.0
8-231-225	22.5	M64 x 6.0	123	111	126	36	100	274	202	91	64	32	95	2200	16.3

Ứng dụng
Việc sử dụng Vòng nâng xoay có thể như sau:
- Vòng Palăng xoay thế hệ mới
- Cấu hình thấp hơn và trọng lượng cao hơn
- Phù hợp để nâng các vật không có điểm gắn rõ ràng
- Xử lý khuôn mẫu
- Xử lý bơm và van
VÒNG TẢI XOAY LOẠI 231 CÁC YẾU TỐ ÁP DỤNG TẢI TRỌNG LÀM VIỆC


Number of legs		1	2	1	2	2		2	3-4		3-4
Load Direction		0°	0°	90°	90°	0-45°	45-60°	unsymm.	0-45°	45-60°	unsymm.
Part Code	Thread	WLL tonnes
8-231-005	M8	0.8	1.6	0.5	1.0	0.7	0.5	0.5	1.10	0.80	0.5
8-231-007	M10	1.2	2.4	0.7	1.4	1.0	0.7	0.7	1.50	1.10	0.7
8-231-010	M12	2.0	4.0	1.0	2.0	1.4	1.0	1.0	2.10	1.50	1.0
8-231-015	M14	2.4	4.8	1.5	3.0	2.1	1.5	1.5	3.20	2.30	1.5
8-231-020	M16	3.2	6.4	2.0	4.0	2.8	2.0	2.0	4.20	3.00	2.0
8-231-025	M18	5.0	10.0	2.5	5.0	3.5	2.5	2.5	5.30	3.80	2.5
8-231-030	M20	4.5	9.0	3.0	6.0	4.2	3.0	3.0	6.30	4.50	3.0
8-231-050	M24	9.0	18.0	5.0	10.0	7.0	5.0	5.0	10.50	7.50	5.0
8-231-078	M30	12.0	24.0	7.8	15.6	10.9	7.8	7.8	16.40	11.70	7.8
8-231-125	M36	14.0	28.0	12.5	25.0	17.5	12.5	12.5	26.30	18.80	12.5
8-231-156	M42	16.0	32.0	15.6	31.2	21.8	15.6	15.6	32.80	23.40	15.6
8-231-200	M48	20.0	40.0	20.0	40.0	28.0	20.0	20.0	42.00	30.00	20.0
8-231-220	M56	22.0	44.0	22.0	44.0	30.8	22.0	22.0	46.20	33.00	22.0
8-231-225	M64	22.5	45.0	22.5	45.0	31.5	22.5	22.5	47.25	33.75	22.5

Thông số kỷ thuật: Vòng nầng xoay với bu lông ren hệ mét YOKE 8-231
- Mã sản phẩm : 8-231
- Nhà sản xuất: YOKE – Taiwan
- Xuất xứ : Đài Loan
- Tải trọng làm việc: 500Kg - 20 tấn
- Hệ số an toàn: 4:1
- Cỡ ren : M8 - M48
- Chiều dài ren : 11mm - 73mm
- Xoay 360 độ - nghiêng 180 độ
- Đạt nhiều chứng chỉ, chứng nhận chất lượng, Test thế giới
- Khối lượng (Kg) : 0.2 - 12
