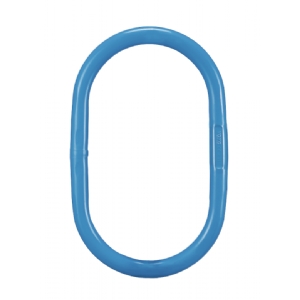

Vòng khuyên đơn hàn thuôn dài G100 YOKE X-004

Tình trạng:

Viết đánh giá

Vòng khuyên hay vòng khoen (Masterlink) được sử dụng trong các bộ cáp cẩu, xích cẩu. Để liên kết các sợi cáp với nhau, và gắn bộ cáp vào móc cẩu trục, hệ tời. G100 Master Links được thiết kế để phục vụ cho các ứng dụng treo dây xích một chân và hai chân hoặc dây cáp treo.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Vòng khuyên đơn hàn thuôn dài G100 YOKE X-004

Vòng khuyên đơn hàn G100 YOKE X-004 cho bộ cáp cẩu, xích cẩu

Master Link là một thành phần quan trọng trong ngành công nghiệp nâng vật nặng, đóng vai trò là đầu nối hoặc đầu nối giữa móc hoặc móc nâng và cả vật liệu sẽ được nâng lên sau đó. Công cụ này đôi khi được sử dụng để nâng phần trên hoặc trở thành tâm để có thể gắn lại vào nhiều dây hoặc chân như dây xích. Mặt phẳng trên mắt cho phép lắp ráp kết hợp với đầu nối loại Omega hoặc trên một cái ống lót. Chức năng của nó là kết nối hoặc thậm chí sử dụng khóa búa khi kết nối bằng dây xích thép.

Tính năng, đặc điểm của Vòng khoen hàn cấp G100 cho sling xích chân đơn và đôi YOKE X-004
- Masterlinks thường được sử dụng ở một đầu. Chúng được gọi là liên kết chính bởi vì trong cấu trúc nâng truyền thống, liên kết chính ở trên cùng và kết nối trực tiếp với móc cẩu trong khi phần còn lại của cụm được treo bên dưới. Vòng khuyên đơn hàn G100 YOKE X-004 chủ yếu được sử dụng cho một cụm có một hoặc hai chân.
- Giới hạn tải công việc cao hơn 25% : Ưu đãi cấp 100 + WLL cao hơn 25% so với cấp 80 cho phép thu nhỏ dây chuyền.
- Giảm trọng lượng: Việc thu nhỏ kích thước của vòng khuyên dẫn đến trọng lượng thấp hơn cho cáp treo xích.
- Khả năng chống mài mòn cao hơn : Do dạng đặc biệt của xích định hình, tiếp xúc lớn hơn đạt được giữa các bề mặt chịu lực của các liên kết. Đổi lại, điều này làm giảm áp suất bề mặt lên xích và do đó giảm mài mòn đáng kể. Đây là một lợi thế thực sự trong môi trường mài mòn.
- Khả năng chống uốn : Cấu hình thuôn dài của vòng khuyên G100 có mô men chống uốn cao hơn tới 38% so với vòng khuyên tròn thông thường có cùng đường kính. Do đó, vòng khuyên thuôn dài có thể chịu được lực uốn tốt hơn so với vòng khuyên tròn và được trang bị tốt cho các ứng dụng nặng.
- Bảo vệ chống ăn mòn theo mã màu : G100 có lớp sơn tĩnh điện màu xanh lam, giúp dễ nhận biết và chống ăn mòn.
- G100 đáp ứng hoặc vượt quá các yêu cầu kiểm tra NACM/ASTM sau đối với xích nâng : Vượt quá hệ số an toàn NACM 4:1 nếu sử dụng tải trọng G100. Đáp ứng tiêu chuẩn NACM về khả năng chịu nhiệt với 400° F. Đáp ứng bài kiểm tra độ mỏi tiêu chuẩn ASTM 20.000 chu kỳ cho G100
- Các tính năng: Được sử dụng rộng rãi trong điều kiện nâng, điều kiện treo, điều kiện container và cảng, điều kiện khai thác gỗ và các dịp khác. Dễ dàng kết nối với xích, dây cáp, cáp đai, móc, cùm, ròng rọc, v.v. Hiệu suất mạnh mẽ hơn khi làm việc. Bạn có thể chọn nhiều kích cỡ theo công việc hàng ngày của bạn.
Thông số kỷ thuật Vòng khuyên đơn cấp 100 cho bộ treo xích nâng YOKE X-004
- Mã sản phẩm : X-004
- Nhà sản xuất: YOKE – Taiwan
- Xuất xứ : Đài Loan
- Vật chất: Thép hợp kim cứng và cường lực
- Tiêu chuẩn: Theo tiêu chuẩn CE, Loại, ID của nhà sản xuất, truy xuất nguồn gốc.
- Phạm vi nhiệt độ hoạt động: -40° đến +200°C (không giảm CMU).
- Xử lý bề mặt: phun sơn tĩnh điện
-Mã màu: Xanh RAL5015.
- Tiêu chuẩn: EN 1677-4
- Hệ số an toàn: 4:1
- Xếp hạng: 100

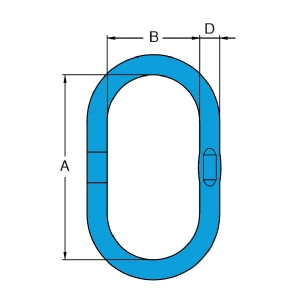

Vòng khuyên đơn hàn thuôn dài G100 YOKE X 004 1

Mã hàng	Đối với xích cấp 100 (mm)	Tải trọng β 0-45°		Tải trọng thử	Dùng cho móc đơn theo tiêu chuẩn DIN 15401	Kích thước (mm)			Trọng lượng
Mã hàng	Đối với xích cấp 100 (mm)	1-nhánh	2-nhánh	Tấn	kN	D	A	B	Kg
X-004-13	DD-13	10	6	4.0	98	13	54	25	0.2
X-004-16	DD-16	13	7,8	6.7	164	16	70	34	0.4
X-004-19	DD-19	16	10	10.0	245	19	85	40	0.6
X-004-22	DD-22	20	13	14.0	343	22	115	50	1.1
X-004-28	DD-28	22	16	19.0	466	28	140	65	2.1
X-004-32	DD-32	26	20	26.5	649	32	150	70	3.0
X-004-36	DD-36	-	22	31.0	760	36	170	75	4.3
X-004-40	DD-40	32	-	40.4	990	40	170	80	5.5
X-004-45	DD-45	-	26	42.4	1039	45	170	80	7.1
X-004-50	DD-50	-	32	64.0	1568	50	200	100	10.3

Ứng dụng của vòng khoen
Vòng khoen thuôn dài chủ yếu được sử dụng để nâng và cẩu trong các ngành công nghiệp khác nhau như năng lượng điện, luyện kim, đường sắt, công nghiệp hóa chất, dầu khí, khai thác máy móc, xây dựng, v.v. Nó cũng có thể được kết hợp với xích, dây thép, liên kết kết nối và phụ kiện móc.

Việc kiểm tra trước khi sử dụng móc bao gồm những nội dung sau:
1. Phải xác định rõ ranh giới hàng hải.
2. Khóa an toàn phải ở đúng vị trí và có thể hoạt động bình thường.
3. Móc phải được kiểm tra xem có bị biến dạng, nứt, mòn hoặc ăn mòn quá mức không. Lưu ý: Độ mài mòn trên bề mặt ổ trục móc không được vượt quá 8% kích thước danh nghĩa.
4. Kiểm tra độ mở của móc có nằm trong thông số của nhà sản xuất hay không. Nếu ổ chao mở quá nhiều, đây là dấu hiệu cho thấy nó đã được tải trọng điểm hoặc quá tải.
5. Kiểm tra xem các bộ phận chuyển động như nhả CAM có di chuyển tự do không.
6. Nếu móc là móc xoay tròn, hãy kiểm tra xem móc có xoay tự do không và ổ trục có phát ra tiếng động bất thường nào không. Tiếng ồn bất thường thường là dấu hiệu của sự mỏi hoặc hỏng vòng bi.
7. Nếu móc có tay cầm xử lý ren, hãy đảm bảo rằng các ren ở tình trạng tốt và đai ốc phải xoay tự do trên các ren để kiểm tra xem các bộ phận chuyển động như nhả CAM có tự do di chuyển hay không.

Thông số kỷ thuật: Vòng khuyên đơn cấp 100 cho sling xích nâng YOKE X-004
- Mã sản phẩm : X-004
- Nhà sản xuất: YOKE – Taiwan
- Xuất xứ : Đài Loan
- Vật chất: Thép hợp kim cứng và cường lực
- Tiêu chuẩn: Theo tiêu chuẩn CE, Loại, ID của nhà sản xuất, truy xuất nguồn gốc.
- Phạm vi nhiệt độ hoạt động: -40° đến +200°C (không giảm CMU).
- Xử lý bề mặt: phun sơn tĩnh điện
-Mã màu: Xanh RAL5015.
- Tiêu chuẩn: EN 1677-4
- Hệ số an toàn: 4:1
- Xếp hạng: 100
