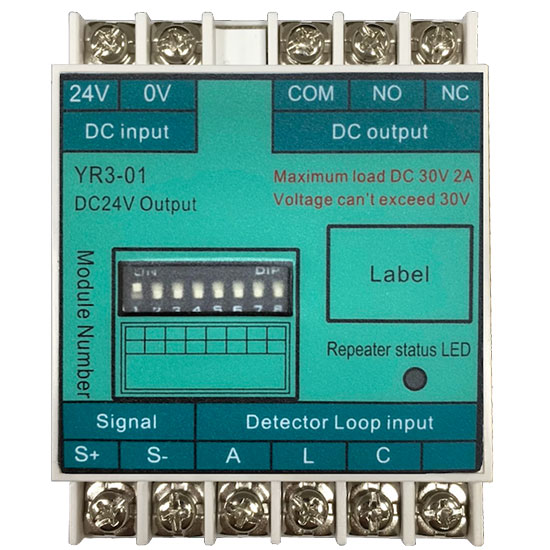

Mô-đun giám sát và điều khiển YUNYANG YR3-01

Tình trạng:

Viết đánh giá

Mô-đun Giám sát/Điều khiển YUNYANG YR3-01 là thiết bị trung gian đa chức năng, chuyên dùng trong các hệ thống báo cháy địa chỉ, cho phép giám sát tín hiệu từ các thiết bị đầu vào thông thường như đầu báo khói, đầu báo nhiệt, nút nhấn khẩn… đồng thời điều khiển các thiết bị đầu ra như rơ-le, van điện, quạt, cửa cuốn, hệ thống cảnh báo,…

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Mô-đun Giám sát/Điều khiển YUNYANG YR3-01, YR3-01, Mô-đun giám sát và điều khiển YUNYANG YR3-01

Module Giám Sát/Điều Khiển Địa Chỉ YUNYANG YR3-01 (Có EOL) – Tích Hợp Giám Sát Đầu Vào và Điều Khiển Đầu Ra Cho Hệ Thống Báo Cháy Địa Chỉ

YUNYANG YR3-01 là module địa chỉ thông minh, có khả năng vừa giám sát tín hiệu từ các thiết bị đầu vào như đầu báo khói/nhiệt hoặc công tắc giám sát, vừa điều khiển thiết bị đầu ra như còi, van điện, cửa từ, thang máy… Được thiết kế cho hệ thống báo cháy địa chỉ của YUNYANG, YR3-01 tích hợp công nghệ truyền tín hiệu ổn định, khả năng chống nhiễu cao, và các chức năng xác nhận phản hồi giúp giám sát chính xác trạng thái hoạt động của thiết bị ngoại vi.

🔎 Tổng Quan Chức Năng
YUNYANG YR3-01 đảm nhận hai vai trò quan trọng trong một thiết bị duy nhất:
- Giám sát tín hiệu đầu vào từ các thiết bị truyền thống như đầu báo khói, đầu báo nhiệt cố định, đầu báo gia tăng nhiệt độ hoặc tiếp điểm khô loại NO.
- Điều khiển đầu ra như cấp nguồn 24VDC cho thiết bị hoạt động hoặc sử dụng tiếp điểm relay khô (COM, NO, NC) để kích hoạt thiết bị ngoài.

📐 Thông Số Kỹ Thuật Mô-đun YUNYANG YR3-01

Mục	Thông số
Chức năng chính	2 đầu vào / 1 đầu ra điều khiển
Thiết bị đầu vào hỗ trợ	Khói, nhiệt cố định, nhiệt gia tăng, NO (L, C)
Giám sát tiếp điểm khác	NO M+ (giám sát), A (xác nhận tín hiệu đầu vào)
Đầu ra điều khiển	DC24V hoặc tiếp điểm khô (COM, NO, NC)
Dòng tải đầu ra tối đa	DC30V / 2A max.
Trở kháng đường truyền	< 10Ω
Nhiệt độ vận hành	0℃ đến 50℃
Độ ẩm tương đối	≤ 90% RH
Vật liệu vỏ	Nhựa chống cháy cao cấp
Kích thước	59.8 (R) x 80 (D) x 32.5 (C) mm
Cấp bảo vệ	IP30 (tùy chọn)
Tụ E.O.L. kèm theo	Loại tụ điện đầu cuối, không dùng điện trở

🧠 Các Cơ Chế Xác Nhận Thông Minh
✅ Giám sát điểm M (Monitoring Contact)
Module được thiết kế để nhận tín hiệu phản hồi từ các thiết bị được điều khiển nhằm xác nhận trạng thái hoạt động thực tế. Ví dụ:
- Xác nhận cửa cuốn đã đóng/mở hoàn toàn
- Xác nhận quạt hút khói đã hoạt động
- Xác nhận van xả khí hoặc đầu phun đã kích hoạt
- Xác nhận cửa chống cháy đã đóng lại an toàn
Tín hiệu này sẽ được gửi về màn hình LCD của tủ báo cháy địa chỉ, giúp người vận hành kiểm tra tình trạng hoạt động theo thời gian thực.
🧯 Xác nhận điểm A (Manual Call Point Contact)
Khi nút nhấn khẩn được kích hoạt, module YR3-01 sẽ nhận tín hiệu, tăng cường tín hiệu này, truyền về trung tâm và đồng thời kích hoạt đèn LED trên nút nhấn – thể hiện tín hiệu được truyền thành công và đã được hệ thống xác nhận.

🧩 Cách Thức Lắp Đặt Linh Hoạt
- Gắn nổi (surface-mounted), thiết kế module cho phép lắp trực tiếp trên thanh ray nhôm định hình theo kiểu rãnh trượt.
- Dễ dàng tháo rời hoặc lắp mới từng module mà không cần tháo hệ thống dây điện toàn bộ.
- Thích hợp cho thi công nhanh, đặc biệt trong các tủ phụ hoặc hộp thiết bị đầu cuối.

🎯 Lợi Ích Khi Sử Dụng YUNYANG YR3-01
- Tích hợp cả giám sát và điều khiển trong một module duy nhất – tiết kiệm không gian và chi phí hệ thống.
- Tăng độ tin cậy hệ thống báo cháy địa chỉ với các cơ chế xác nhận kép.
- Phù hợp cho các ứng dụng công nghiệp yêu cầu giám sát trạng thái thiết bị phụ trợ, đặc biệt là các hệ thống liên động như: Hệ thống thông gió, hút khói; Hệ thống kiểm soát cửa; Hệ thống phun khí chữa cháy; Thang máy cứu hỏa

📌 Kết Luận
YUNYANG YR3-01 là module địa chỉ thông minh lý tưởng cho các hệ thống báo cháy hiện đại. Thiết bị này không chỉ đơn thuần thực hiện việc thu thập và truyền tín hiệu mà còn có khả năng điều khiển thiết bị ngoại vi, xác nhận trạng thái hoạt động thực tế và tăng cường tính chính xác cho hệ thống giám sát.
